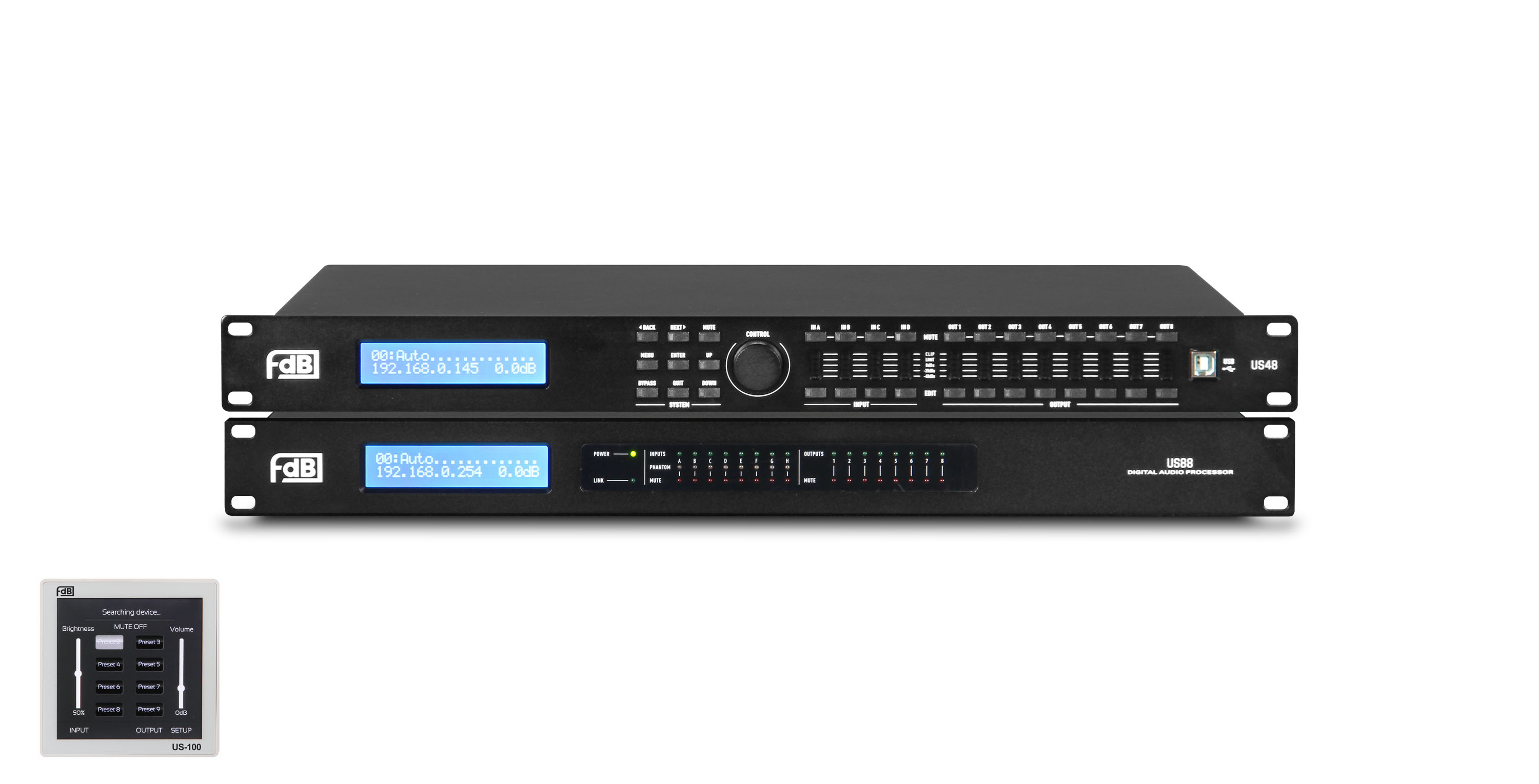

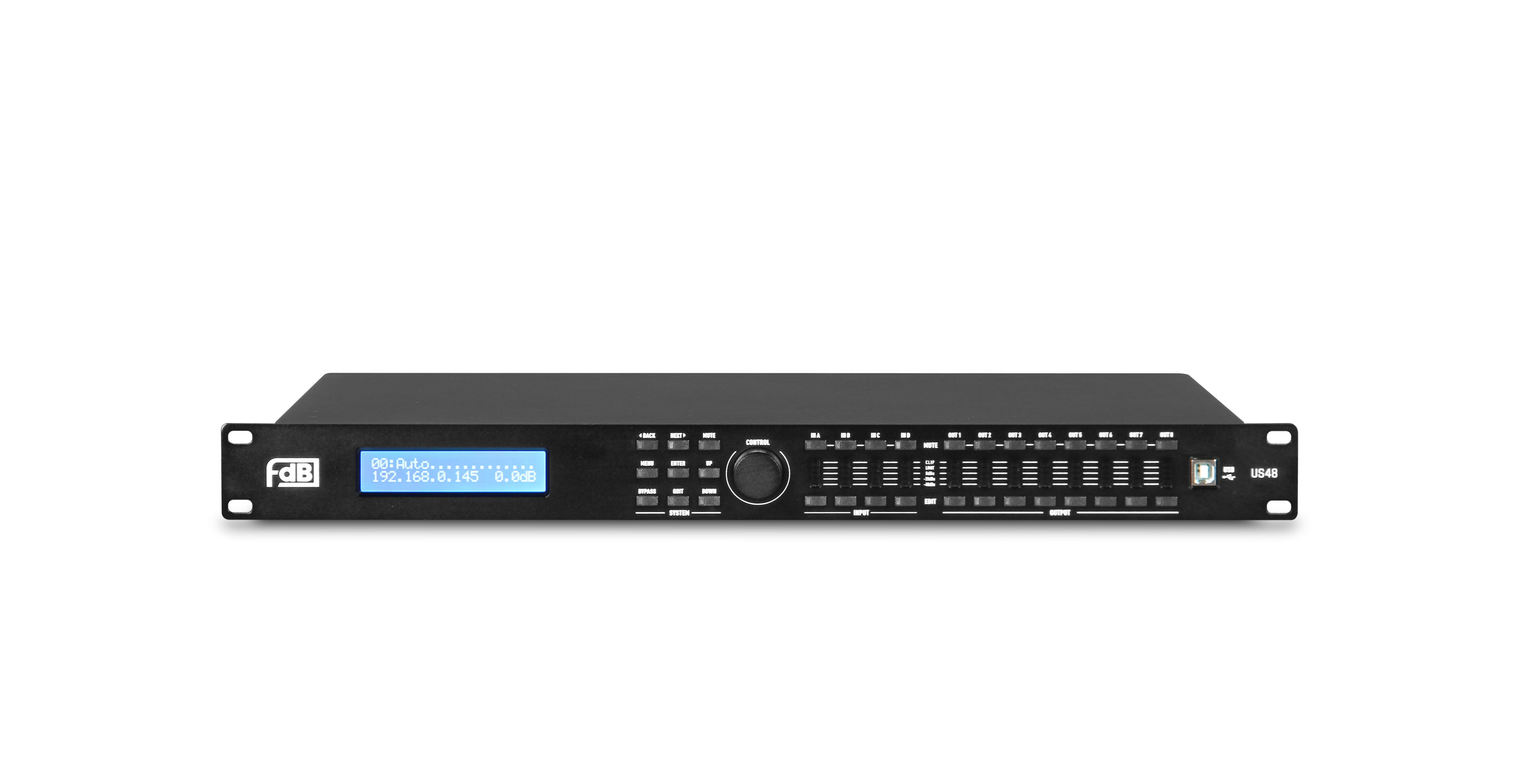

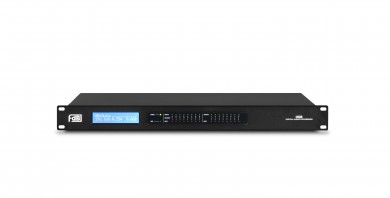

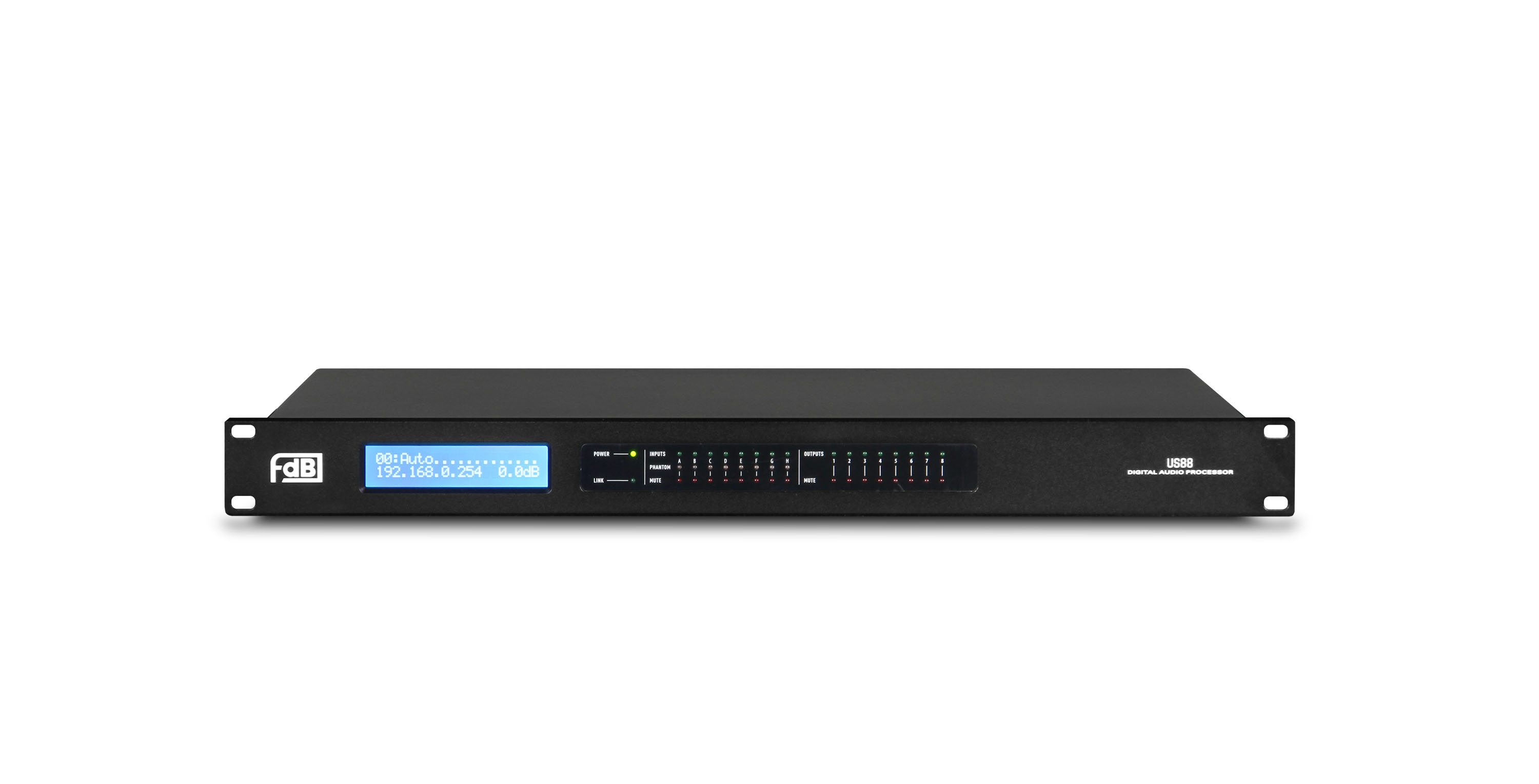

US24 / US26 / US36 / US48 / US88
音箱处理器
产品概述
●采用第四代SHARC ADSP-21489高性能浮点DSP芯片,强大的音频处理能力
●96Khz采样频率保障捕捉声音细节,AD/DA动态范围达118dB
●采用进口ELNA电容,精选音频专用器件,保障处理器对声染色的影响降低到最小
●高性能指标:动态范围>110dB,THD+N<0.0025%,设备最小固定延时<2ms
●内置粉红/白噪声/正弦发生器
●参量均衡器类型:PEQ/Lo-Shelf/Hi-Shelf/Allpass1/Allpass2(全通滤波器可用作相位调节)
●高低通滤波器:Bessel/Butterworth/Link-Riley的斜率从6-48dB/Oct 范围内可选
●输入输出可调延时达1000ms,精度0.02ms
●输入通道:噪声门、反馈抑制器、10段参量均衡、3段动态均衡器、高低通、压缩器、延时
●US88 8路输入支持线路/麦克风切换,支持麦克风幻象供电
●输出通道功能:矩阵混音,10段参量均衡/高低通/压缩器/限幅器/延时器
●以太网+USB+RS232/485控制接口,开放TCP/IP及串口协议实现第三方控制
●灵活的GPIO端口(输入输出各2个)便于系统集成联控[可选GPIO扩展盒]
●96Khz采样频率保障捕捉声音细节,AD/DA动态范围达118dB
●采用进口ELNA电容,精选音频专用器件,保障处理器对声染色的影响降低到最小
●高性能指标:动态范围>110dB,THD+N<0.0025%,设备最小固定延时<2ms
●内置粉红/白噪声/正弦发生器
●参量均衡器类型:PEQ/Lo-Shelf/Hi-Shelf/Allpass1/Allpass2(全通滤波器可用作相位调节)
●高低通滤波器:Bessel/Butterworth/Link-Riley的斜率从6-48dB/Oct 范围内可选
●输入输出可调延时达1000ms,精度0.02ms
●输入通道:噪声门、反馈抑制器、10段参量均衡、3段动态均衡器、高低通、压缩器、延时
●US88 8路输入支持线路/麦克风切换,支持麦克风幻象供电
●输出通道功能:矩阵混音,10段参量均衡/高低通/压缩器/限幅器/延时器
●以太网+USB+RS232/485控制接口,开放TCP/IP及串口协议实现第三方控制
●灵活的GPIO端口(输入输出各2个)便于系统集成联控[可选GPIO扩展盒]
●PC 软件搜索发现处理器,支持23组场景预设,可灵活调用
技术参数
| 型号MODEL | US24 | US26 | US36 | US48 | US88 |
| 输入输出通道 INPUT/OUTPUT CHANNELS | 2进4出 2 IN/4 OUT | 2进6出 2 IN/6 OUT | 3进6出 3 IN/6 OUT | 4进8出 4 IN/8 OUT | 8进8出 8 IN/8 OUT |
| 输入输出接口 INPUT/OUTPUT CONNECTOR | 输入:卡侬母座, 输出:卡侬公座 | 凤凰插 | |||
| INPUT:XLR FEMALE, OUTPUT:XLR MALE | PHOENIX CONNECTOR | ||||
| 频率响应 FREQUENCY RESPONSE | 20Hz-20KHz，±0.3dB | ||||
| 信噪比 S/N RATIO | ＞115dBu | ||||
| 失真度 THD | ＜0.003 1KHz 0dBu | ||||
| 串音 CROSSTALK | ＜100dB BELOW FULL SCALE | ||||
| 最大输入电平 MAX INPUT LEVEL | +20dBu@1KHz | ||||
| 最大输出电平 MAX OUTPUT LEVEL | +20dBu@1KHz BYPASS | ||||
| 输入阻抗 INPUT IMPEDANCE | 10KΩ | ||||
| 输出阻抗 OUTPUT IMPEDANCE | 100Ω | ||||
| 数字处理部分 DSP | 96KHz 24bit AD/DA 400MHz 32bit浮点FLOATING POINT DSP | ||||
| 供电电源 POWER SUPPLY | AC 220V 50/60Hz 功耗POWER CONSUMPTION:＜20W | ||||
| 产品尺寸 DIMENSIONS(WxDxH)mm | 483X270X45 | ||||
| 净重 NET WEIGHT | 4 KG | ||||
| US-100音箱处理器控制盒Loudspeaker System Processor Controller | |||||
| 型号MODEL | US-100 | ||||
| 显示屏分辨率 DISPLAY RESOLUTION | 480x480 | ||||
| 接口类型 INTERFACE TYPE | 4PIN 凤凰插座 4PIN PHOENIX CONNECTOR | ||||
| 供电电源 POWER SUPPLY | DC:+24V, 最大功耗Max Power Consumption 2.4W | ||||
| 产品尺寸 DIMENSIONS(WxHxD)mm | 90.7x90.7x27.9 | ||||
