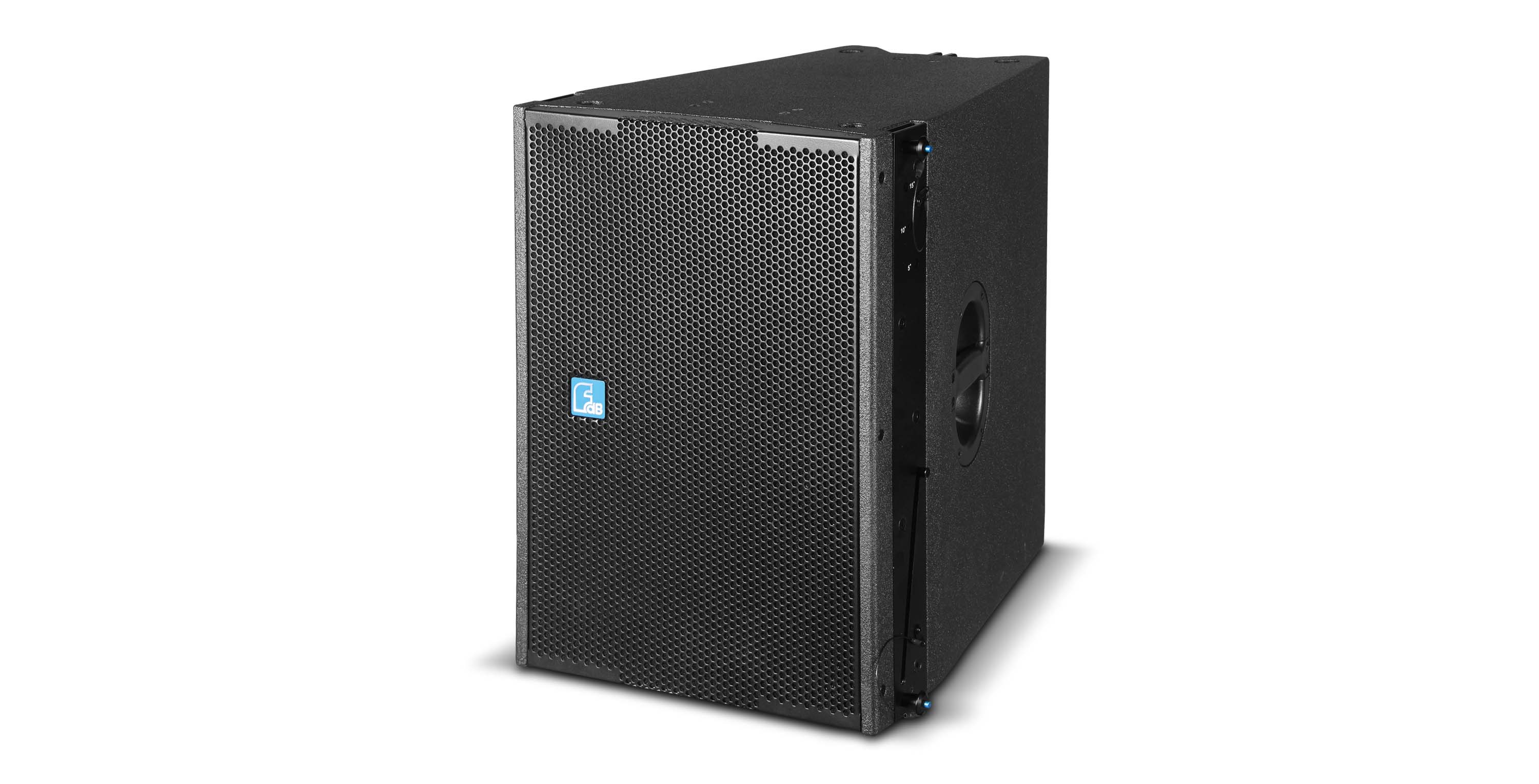

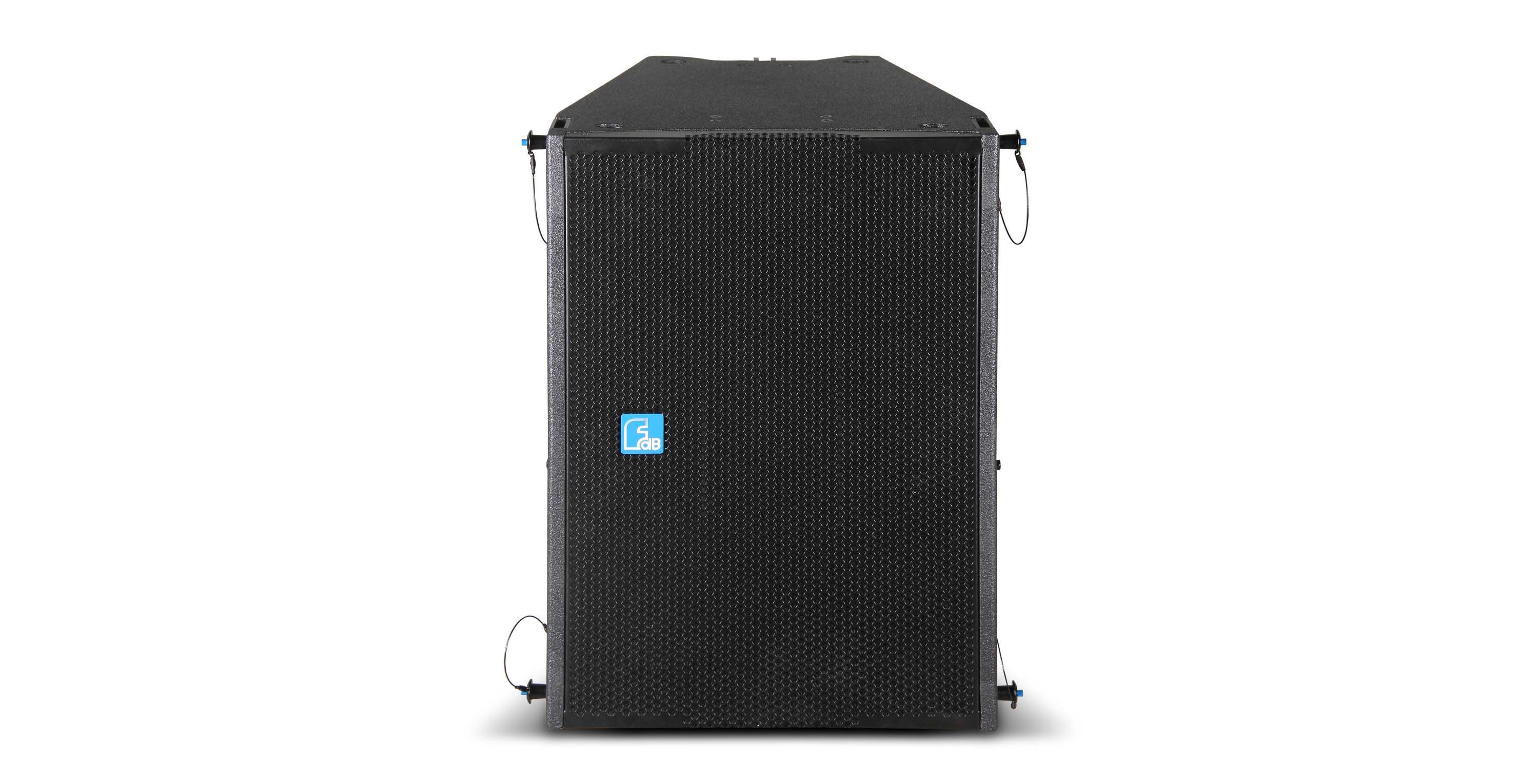

NX510/NX510A
2x10" 二分频线阵音箱/2x10" 二分频有源线阵音箱
产品概述

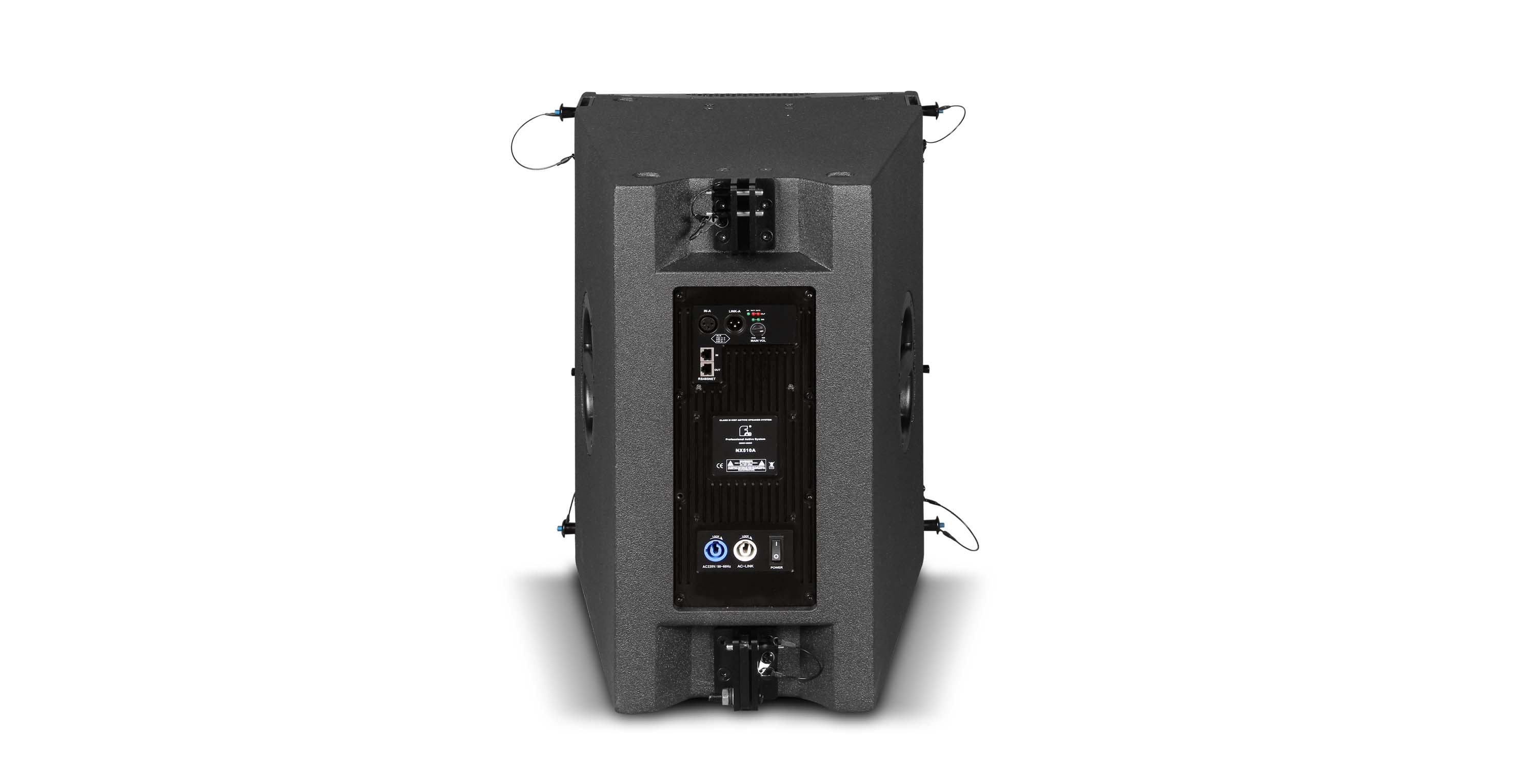

NX510是一款采用中低频号角负载技术与中高频线性技术相结合的紧凑型线性扬声器系统。中低频采用两只10寸钕磁75芯扬声器号角负载，中高频采用三只1寸喉口44芯驱动器加线性波导号角 ，结构上采用对称设计，中高频组件既能把中低频分成两个完全相同的对称声源，同时又对中低频进行相位修正，以减小失真。中低频与中高频的磁路部分非同一腔室的设计，使得工作产生的热量分散，而不会因为温升过快而产生功率压缩，同时中低频工作时产生的气流对中高频组件起到通风散热功效。箱体采用多层夹板，聚脲喷涂制作，NX510A是在NX510的基础上配置FA2.68功放组件成为有源音箱。
产品特点
系统特征
●最大不失真声压级与体积、重量比值高
●可单只使用，也可两只组合使用，相互间
不产生干涉
●系统可堆码、支撑、吊挂使用灵活

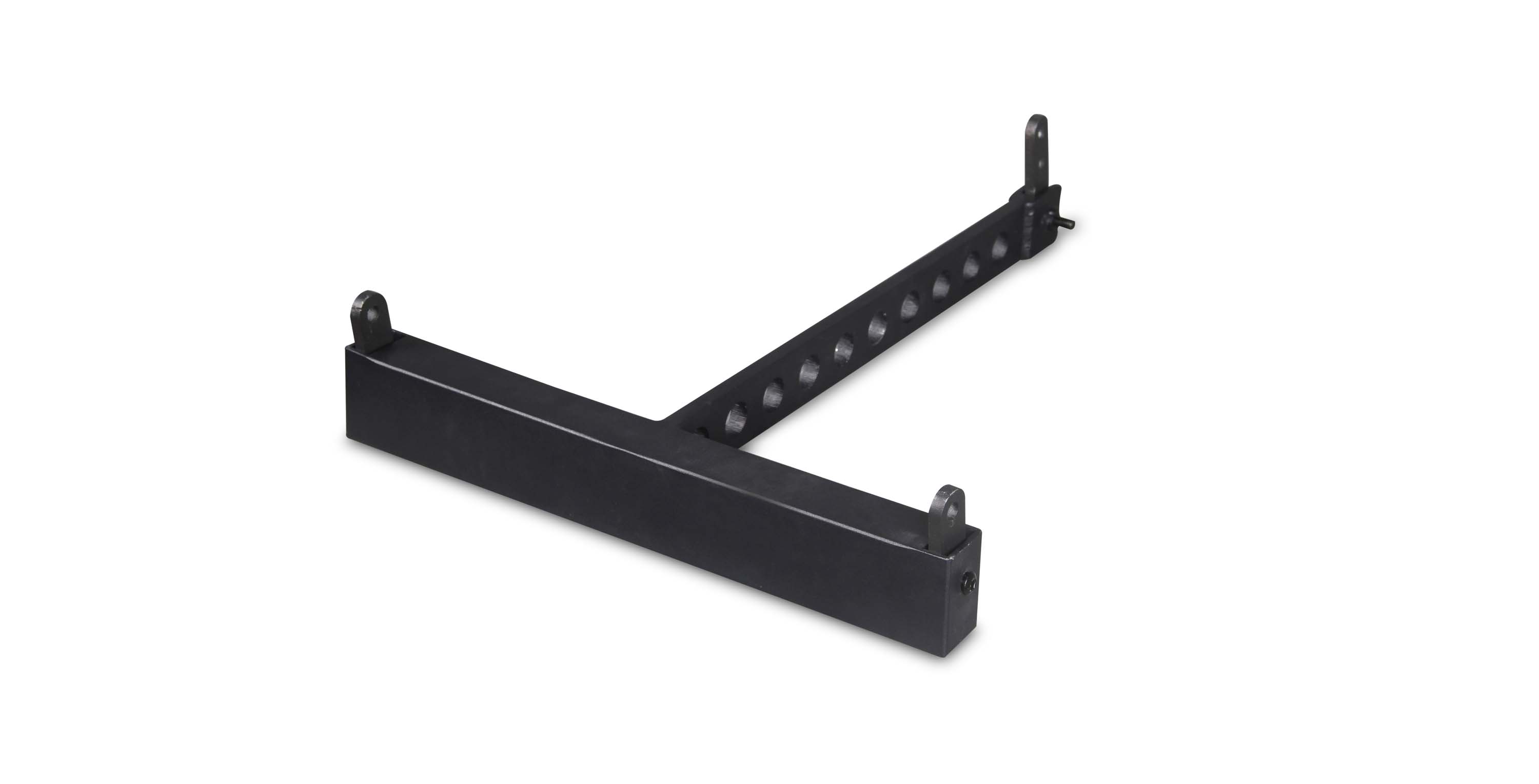

●线性吊挂设计，安装方便快捷
●体积小、重量轻，方便运输
适用范围
●剧院、厅堂
●流动演出
●体育场馆
●迪厅等大型娱乐场所
●最大不失真声压级与体积、重量比值高
●可单只使用，也可两只组合使用，相互间
不产生干涉
●系统可堆码、支撑、吊挂使用灵活
●线性吊挂设计，安装方便快捷
●体积小、重量轻，方便运输
适用范围
●剧院、厅堂
●流动演出
●体育场馆
●迪厅等大型娱乐场所
技术参数
| 型号 | NX510 | NX510A |
| 频率响应(-3dB) | LF: 70Hz-2.5kHz | 70Hz-18kHz |
| HF: 1kHz-18kHz | -- | |
| 单元组成 | 2×10"(250mm)/3" voice coil LF | 2×10"(250mm)/3" voice coil LF |
| 3×1"(25mm)/1.7" voice coil HF | 3×1"(25mm)/1.7" voice coil HF | |
| 功率 | LF: 600W RMS,2400W peak | 600W/8Ω+800W/8Ω |
| HF: 180W RMS,720W peak | -- | |
| 灵敏度 | LF:106dB 1watt/1meter | -- |
| HF:111dB 1watt/1meter | -- | |
| 声压级 | LF:134dB continuous,140dB peak | 134dB continuous,140dB peak |
| HF:134dB continuous,140dB peak | -- | |
| 额定阻抗 | LF：8 ohms nominal | -- |
| HF：6 ohms nominal | -- | |
| 指向性(-6dB) | 90° × 30° | 90° ×30° |
| 分频点 | 1.5KHz passive | -- |
| 输入方式 | 2×Speakon NL4 | INPUT TYPE: Balanced Differential line |
| 包装尺寸 | 650mm×520mm×695mm | 650mm×520mm×695mm |
| 净重 | 35kg/pc | 38kg/pc |
| 毛重 | 39kg/pc | 42kg/pc |

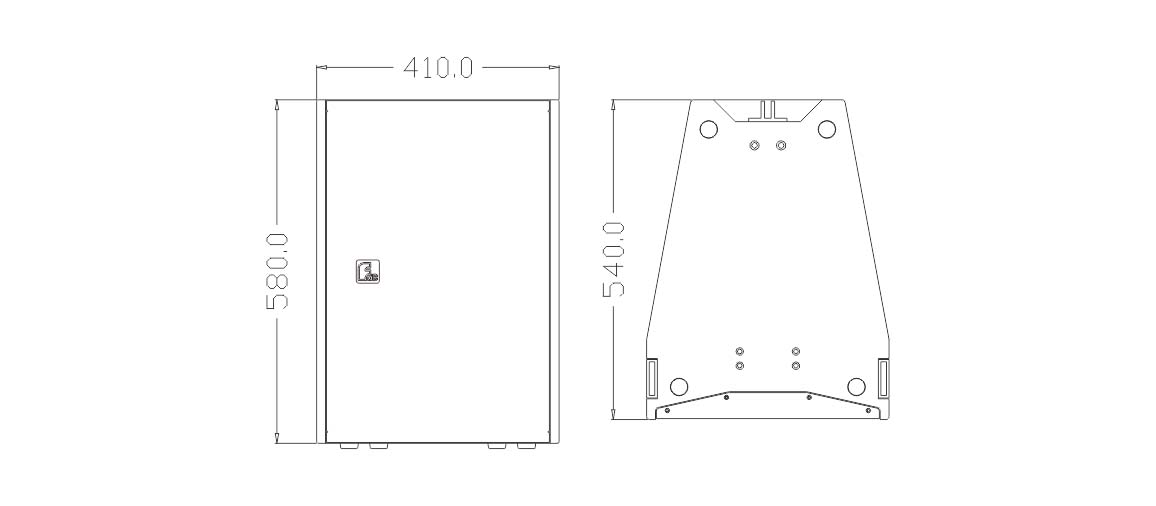

安装尺寸图
